Bardzo dobre właściwości mechaniczne i dielektryczne w temperaturze ciągłej do 180°C.

ODNIESIENIA NORMATYWNE

Płyty szklano-epoksydowe EP GC 308 spełniają wymagania:

• EPGC 308

  wg IEC 60893

• G-11

  wg ANSI/NEMA IM 60000

SKŁAD

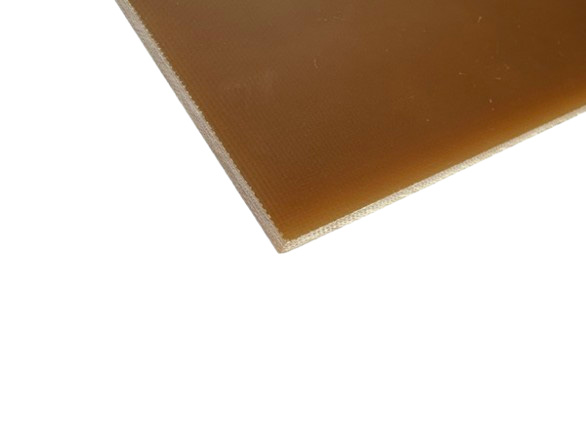

Płyty szklano-epoksydowe EPGC 308 składają się z tkaniny szklanej ze spoiwem z żywicy epoksydowej.

CHARAKTERYSTYKA I ZASTOSOWANIA

Płyty szklano-epoksydowe EPGC 308 charakteryzują się wysokimi właściwościami mechanicznymi w podwyższonych temperaturach. Przeznaczone są do długotrwałego użytkowania w temperaturach do 180°C. Znajdują zastosowania elektryczne wysokonapięciowe i mechaniczne.

DANE TECHNICZNE

• Własność

  Metoda badawcza

  Jednostka

  Średnie wyniki

• Wytrzymałość na zginanie

  ISO 178

  MPa

  482

• Wytrzymałość na zginanie w 180°C

  ISO 178

  MPa

  302

• Udarność (Charpy)

  ISO 179/3C

  kJ/m2

  89

• Moduł sprężystości przy zginaniu

  ISO 178

  GPa

  24,5

• Wytrzymałość na ściskanie

  ISO 604

  MPa

  572

• Wytrzymałość na rozciąganie

  ISO 527

  MPa

  398

• Wytrzymałość na ścinanie

  IEC-893-2

  MPa

  47

• Wytrzymałość elektryczna w temperaturze 90 °C w oleju prostopadle do warstw
  (grubość próbki 3,0 mm)

  IEC 243-1

  kV/mm

  16

• Napięcie przebicia w temperaturze 90 °C w oleju równolegle do warstw

  IEC 243-1

  kV

  60

• Rezystancja izolacji po zanurzeniu w wodzie

  IEC 167

  MΩ

  8×10(6)

• Odporność na prądy pełzające CTI

  IEC 112

  -

  180

• Przenikalność elektryczna

  IEC 250

  -

  5,0

• Współczynnik strat dielektrycznych tg σ

  IEC 250

  -

  0,009

• Absorpcja wody (grubość próbki 3,0 mm)

  IEC 62

  mg

  6,0

• Gęstość

  ISO 1183

  g/cm3

  1,91

• Przewodność cieplna

  ISO 8302

  W/mK

  0,44

• Współczynnik rozszerzalności cieplnej

  VDE 030412

  K(-1)

  1,1×10(-5)

• Wytrzymałość termiczna

  IEC216

  TI

  180
